間取り〜３ＤＣＧまで連動する強力システム
動くプレゼン「Ｘファイルビューワ」で施主様と、抜群のコミュニケーション
 (32ビット・64ビット版両対応) |
|
基本システムに構造図作成をプラス
|
自動作図機能
平面図：屋根伏図：立面図：外観パース：内観パース：鳥瞰図：展開図：平面詳細図：矩計詳細図：敷地図：配置図：基礎伏図：土台伏図：柱伏図：小屋伏図：電気設備図：給排水設備図
３ＤＣＧウォークスルー自動作成・Ｘファイル出力
ＣＤ−Ｒで動くプレゼンができます。
その他の機能

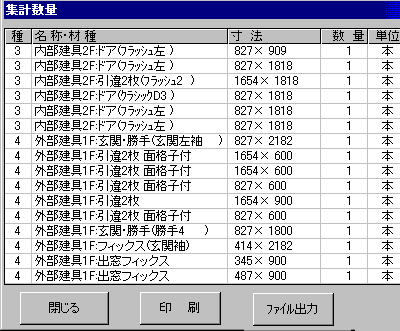

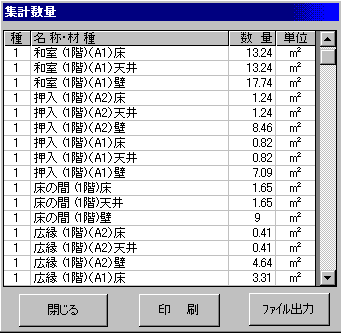

積算用部材自動拾い出し機能
ＪＷ＿ＣＡＤ連動「変換マジック」標準搭載
|
|
|
|
|
３Ｄ−ＣＧ作成ソフト「ＣＧ ホーム」が完全連動！
サブ画面で３Ｄ−ＣＧを見ながら設計作業ができます。
作成した、立面図・平面詳細図は、JW_CADへも一発転送
|
|

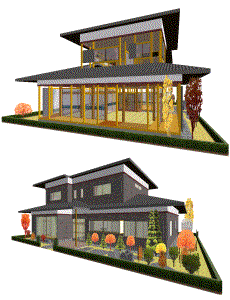

| 「ＣＧ ホーム」は、「ＳＰＡＣＥホーム」で作成した図面を自動的にフルカラー３Ｄ−ＣＧ動画で表示・印刷することができます。平面図の入力途中でもカラー立体画像を表示して確認することができます。 |
パワーパックに含まれている機能 |
|
|
| ペストセラー建築３次元ＣＡＤ「ＳＰＡＣＥホーム」の本体です。平面・屋根入力だけで立面・平面詳細等が自動作成できます。構造図や見積「みつもり〜な」まで完全連動する究極の住宅総合３次元ＣＡＤ |
|
 |

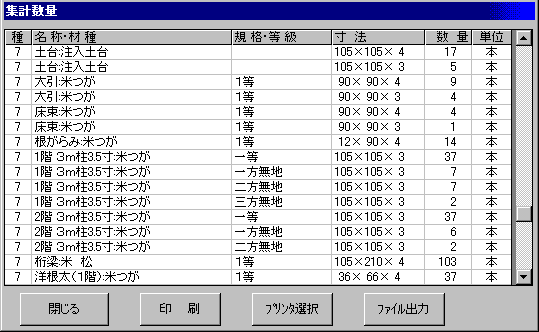

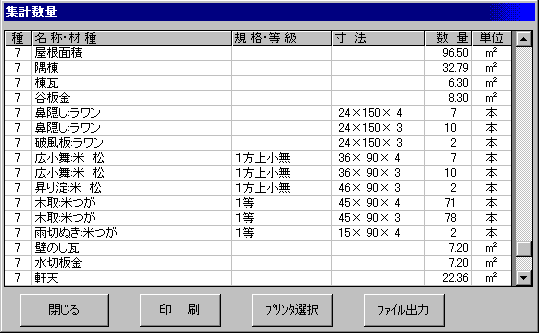

メインシステムで作成した平面図と屋根伏図を在来工法構造図に自動変換します。また積算部材を自動集計します。
※構造計算ソフトではありません。
|
|
| 「ＳＰＡＣＥホーム」シリーズのＣＡＤ図面をそのまま３Ｄ−ＣＧ化することができます。読み込むだけで、リアルタイムウォークスルーやテクスチャの変更等、信じられない程のパフォーマンスで、お客様の心を離しません。 |
|
|
ＪＷ＿ＣＡＤやＤＸＦ形式の図面も読み込み着色できます。背面着色や、メッシュ変形着色等、独自の強力な機能を備えています。
|
|
|
CGホームで作成したＤirectＸ形式ファイルや他のＸファイルを３Ｄ表示する事ができます。
ＣＤ−Ｒにデータとセットでコピーして配布する事ができます。
誰にでも３ＤＣＧ画像を回転させて自由に見ていただく事ができます。 |
|
 |
自動作図した平面詳細図や立面図を一発でＪＷ＿ＣＡＤ画面に転送表示する機能
|
|
|
 |
|
|
|
超簡単入力が，自慢です！！！
高機能自動変換！ |
 |
平面図と屋根伏図を入力するだけで、「立面図」「外観パース」「内観パース」「鳥瞰図」「展開図」「平面詳細図（在来工法）」に、ほんの数秒で自動変換します。ＤＸＦデータは、ＪＷ＿ＣＡＤとも完全連動！「変換マジック」
特に「平面詳細図」の仕上がりは、建築意匠設計のプロに高い評価を得ています。
「在来工法 矩計詳細図」「敷地図」「配置図」も基本入力だけで、自動作図します。
オプションの「構造図システム」や「積算システム」にも連動する拡張性の高い、総合建築３次元CADとして高い評価を頂いています。
|
- 基本設定で、設定したグリッドを基準にマウスが動くので、CADに不慣れな方でも簡単に入力することができます。例えば、1800mmのモジュールに設定した場合は、９００／４５０／３００／１５０／７５／３７．５／のピッチ又は、フリーで動きます。
- 壁やドア等の収まりも自動判断するので、画面上の表示図面は非常にシンプルなものになっています。
- 実際の図面は、印刷時やDXF変換時に建築図面に変換され、出力されます。 在来工法の場合は、和室の回りは真壁に、洋室の回りは大壁として自動作図され、間柱も自動的に記入されて印刷されます。
- 寸法線を入力すると、寸法値も自動的に記入されます。
|
|
 |
| 立面図サンプル画像 |
平面詳細図サンプル画像 |
| 設計図面が同時に！「立面図」・「平面詳細図」これがすごい！！ |
 |
|
| １／１００用平面図 |
１／５０用平面詳細図 |
 |
 |
| 壁塗りつぶし |
壁白抜き |
超高速自動計算！ |
 |
 |
- 「SPACEホーム」は、簡単入力と共に「高速計算」を最も重視しています。度重なる設計変更にも、「高速計算」が絶大な威力を発揮します。
- 「立面図」は、４面とも同時に自動計算され、ほぼ瞬時に画面に表示されます。
- 「外観パース」や「鳥瞰図」は、視点位置を３６０度回転できるので、多彩な表現が可能です。
|
| 立面図表示画面 |
ベクトル外観パース画面 |
 |
 |
| 矩計詳細図 |
敷地図 |
|
